Устройство задвижек мзв
Задвижка не предполагает остановку клинового затворного органа в промежуточном положении, с регулированием подачи жидкости, а исключительно открытие и закрытие прохода в трубе.
Задвижка комплектуется следующими деталями:
- чугунным корпусом с крышкой;
- шпинделем, сопрягаемым с латунной гайкой;
- обрезиненным затворным органом.
Арматура МЗВ предполагает ручное управление.

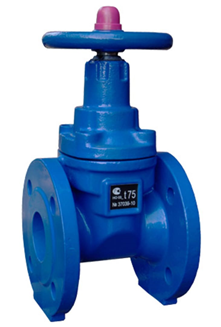

Рис. 1. Внешний вид задвижек
Комплектация
В дополнение к запорному элементу, изготовитель комплектует товар паспортом, предоставляемым на поставленную партию продукции.
Правила подбора
Устройство МЗВ подбирают, с учетом условий эксплуатации, установочной длины, диаметра трубопровода. Требования к размерам фланцев установлены положениями ГОСТ 12820.
Монтаж
При монтаже необходимо обеспечить доступ, для обслуживания оборудования МЗВ. При расположении арматуры на высоте, выполняют площадку с лестницей, для подъема работников.
Устройство фиксируют при установке грузоподъемным механизмом, устраивают временные подпорки, до полной герметизации. Расположение не зависит от направления подачи рабочей среды. Задвижка МЗВ очищается от грязи, удаляют посторонние частицы с рабочих поверхностей.
Перед монтажом перекрывают подачу рабочей среды на участок трубопровода, размещают соответствующие таблички с предупредительными надписями.
Соединение на фланцах герметизируют, установив резиновые или паронитовые уплотнительные прокладки. Болты равномерно обтягивают, надежно фиксируя запорный элемент. Необходимо исключить перекос детали и неравномерный обжим болтовых соединений.
По окончании монтажа, проводят испытание оборудования подачей рабочей нагрузки на задвижку.
Хранение
При хранении затворный орган приводят в закрытое положение. При необходимости, наружную поверхность деталей защищают консервационными смазочными материалами. При погрузке и разгрузке продукции МЗВ на транспорт, исключают нанесение механических повреждений.
Эксплуатация
В процессе эксплуатации проводят регулярные осмотры оборудования в соответствии с регламентом, установленным на предприятии. Задвижка должна осматриваться не реже одного раза в 6 месяцев.
При выявлении утечек рабочей среды, дефектов, недостаточного перекрытия магистрали или отказа при подъеме затворного органа, задвижка подвергается ремонту, с заменой поврежденных и изношенных деталей.
Запорные устройства МЗВ рассчитаны на нормативный срок службы в течение 50 лет, при соблюдении условий эксплуатации и обслуживания, установленного требованиями паспортной документации.
