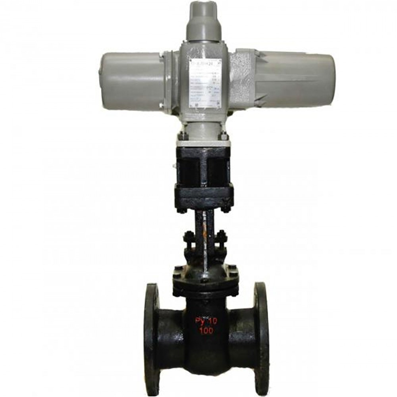

Рис. 1 Общий вид
Назначение изделия
Герметичность затворов арматуры соответствует требованиям норматива 9544-2015 (классы Д, С).
Цена устройства зависит от его размеров и типа установленного привода.
Конструкция
Рис. 2 Схематичный чертеж
В устройство входят:
1. Корпус, изготовленный из износостойкого серого чугуна СЧ20 (с добавлением пластинчатого графита), соответствующего положениям норматива 1412-85. Стенки корпуса имеют толщину, подбираемую согласно отраслевому нормативу 26-07-817-73 (ОСТ).
2. Крышка (СЧ20). Соединение корпуса и крышки, болтовое.
3. Диск (СЧ20);
4. Кольца уплотнительные из медно-цинкового сплава (латунь с характеристиками, соответствующие нормативу 15527-2004);
5. Стальной клин. Может изготавливаться из ст. 25Л (для трубопроводов с DN от 50 мм до 150 мм), СЧ20 (для DN≥200 мм). Тип используемого материала влияет на стоимость.
6. Сальник (СЧ20).
7. Резьбовая втулка (сплав медно-цинковый, норматив 15527-2004).
8. Шпиндель, изготовленный из ст.45.
9. Паронитовая прокладка (ПОН Б) согласно нормативу 481-80 (между крышкой и корпусом).
10. Уплотнение по шпинделю производится сальниковыми кольцами, изготовленными из терморасширенного графита.
11. Болт фиксирующий. Ст.20, имеющий класс прочности ≥5.8.
12. Гайка характеристики аналогичны болту.
13. Кулачковая втулка. Ст.20.
14. Установочная втулка. СЧ20.
15. Упорный подшипник.
16. Установочный винт. Ст.40Х.
Эксплуатационные параметры
Таблица 1 Основные характеристики
Какие электроприводы используются
Электрический привод обеспечивает возможность открывать, перекрывать трубопровод дистанционно, со щита управления электроприводами, установленного в машинном зале, либо с пульта оператора. Это значительно повышает оперативность реагирования на возможные аварийные ситуации, позволяет регулировать потоки в штатном режиме. Задвижку, в зависимости от величины DN, комплектуют электроприводами разных моделей (смотри таблицу 2). Наличие запорной арматуры позволяет, при необходимости, перекрыть движение среды по трубопроводам, эксплуатируемым при PMAX = 1.0 МПа (1.6 МПа), максимальной температуре, не превышающей 225°С. Чугунная задвижка 30ч906бр монтируется в системах трубопроводов горячего, холодного водоснабжения, устанавливается в системе канализации, водоотведения, используется в системах отопления, орошения, применяется в системах пожаротушения. Допускают двухстороннее перемещение транспортируемой среды. Являются ремонтопригодными.
Рис. 3 Привод ГЗ готов к эксплуатации

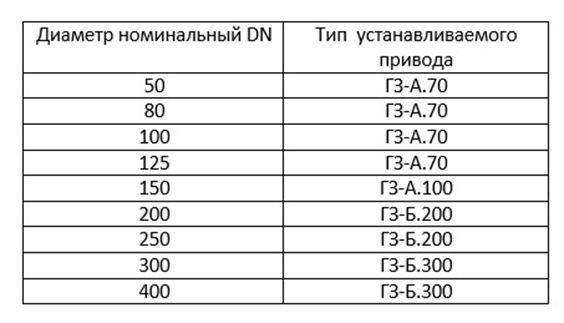

Таблица 2 Используемый привод
Для приводов ГЗ-А (Б) реализован полуавтоматический переход с ручного управления.
Правила установки
Изделия 30ч906бр устанавливается:
- на наиболее ответственных участках, где требования к быстроте оперативного реагирования максимально высокие;
- в зонах, являющихся особо опасными;
- на участках, максимально удалённых от мест дистанционного управления;
- в местах, доступ к которым затруднён.
Выполнение ТО разрешено проводить только при отсутствии давления в трубопроводе.
